※驅動器集成過壓過流保護功能
※輸入信號光隔離
※20KHz 斬波頻率
※交直流供電20-50VAC24-70VDC
※最大驅動電流7A/相 （適合8NM及以下
86，57步進電機）
※輸出電流撥碼開關可調
※輸入信號 TTL 兼容，同時可接受差分信號輸入
※高細分：2,4,8,16,32,64,128,256,5,10,25,50,125,250
※高可靠性：功率器件留有足夠裕量, 出廠經過嚴格測試
M860H是一款專業的數字式兩相混合式步進電機驅動器，適配國內外各種品牌，相電流7.0A以下外徑57-86mm的4線、6線、8線兩相混合式步進電機。適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、中低速運行的設備中效果特佳。
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃氣體和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.55KG |

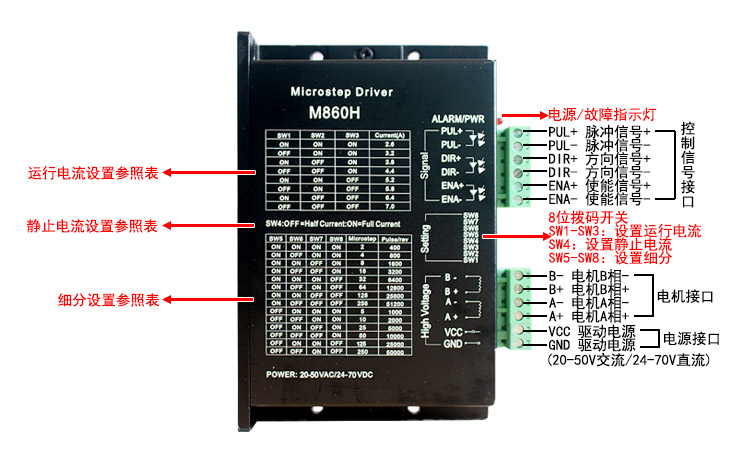

| SW1 | SW2 | SW3 | 電流 |
| ON | ON | ON | 2.6 |
| OFF | ON | ON | 3.2 |
| ON | OFF | ON | 3.8 |
| OFF | OFF | ON | 4.4 |
| ON | ON | OFF | 5.2 |
| OFF | ON | OFF | 5.8 |
| ON | OFF | OFF | 6.4 |
| OFF | OFF | OFF | 7.0 |
| SW4 | 待機電流模式 |
| ON | 全流 |
| OFF | 半流 |
| SW5 | SW6 | SW7 | SW8 | 細分 | 脈沖/圈 |
| ON | ON | ON | ON | 2 | 400 |
| ON | OFF | ON | ON | 4 | 800 |
| ON | ON | OFF | ON | 8 | 1600 |
| ON | OFF | OFF | ON | 16 | 3200 |
| ON | ON | ON | OFF | 32 | 6400 |
| ON | OFF | ON | OFF | 64 | 12800 |
| ON | ON | OFF | OFF | 128 | 25600 |
| ON | OFF | OFF | OFF | 256 | 51200 |
| OFF | ON | ON | ON | 5 | 1000 |
| OFF | OFF | ON | ON | 10 | 2000 |
| OFF | ON | OFF | ON | 25 | 5000 |
| OFF | OFF | OFF | ON | 50 | 10000 |
| OFF | ON | ON | OFF | 125 | 25000 |
| OFF | OFF | ON | OFF | 250 | 50000 |
