你大概聽過這樣的說法：芯片的戰爭，就是納米數字的戰爭。 7納米、5納米、3納米……數字越小，技術越先進，也越容易被“卡脖子”。 最頂尖的EUV光刻機，成了很多人心中一座必須翻越的大山。

但2026年2月，北京大學的一個團隊在《自然》雜志上展示了一條完全不同的路。 他們做出了一套支撐未來6G通信的光子芯片系統，性能刷新了三項世界紀錄。 而制造它，并不需要追逐那個最小的納米數字，甚至不需要那臺最頂尖的光刻機。

這條路，從一開始就沒打算去翻那座山。 它直接繞開了。傳統電子芯片，信息靠電子在硅晶圓里跑。 路越修越細，對雕刻這條路的光刻機要求就越高。 EUV光刻機，就是那把最精密的刻刀。 別人握緊了刀把，路就很難繼續修下去。

光子芯片換了個思路。 它不讓電子跑，讓光跑。 光的波長本身就在幾百納米以上，這條路天生就寬。 所以，它不需要那把極度精密的刻刀。 用國內已經成熟的90納米工藝平臺，就能做出高性能的芯片。

這就像大家都在拼命研究怎么造更快的燃油賽車，但規則限定只能用某一家公司的頂級發動機。 而另一群人默默造出了一臺電動機，用一套完全不同的動力系統，可能跑得更快。北大王興軍教授團隊做的，就是這樣一個“電動機”系統，而且是為6G準備的。

他們首次提出了“光纖-無線融合通信”的概念。 簡單說，就是讓有線光通信和無線太赫茲通信，從底層硬件上變成“一套系統”。 以前這兩張網各用各的設備，信號轉換復雜又低效。 現在，用他們研發的超寬帶光電融合芯片，信號可以自由在這兩張網之間無損穿梭。

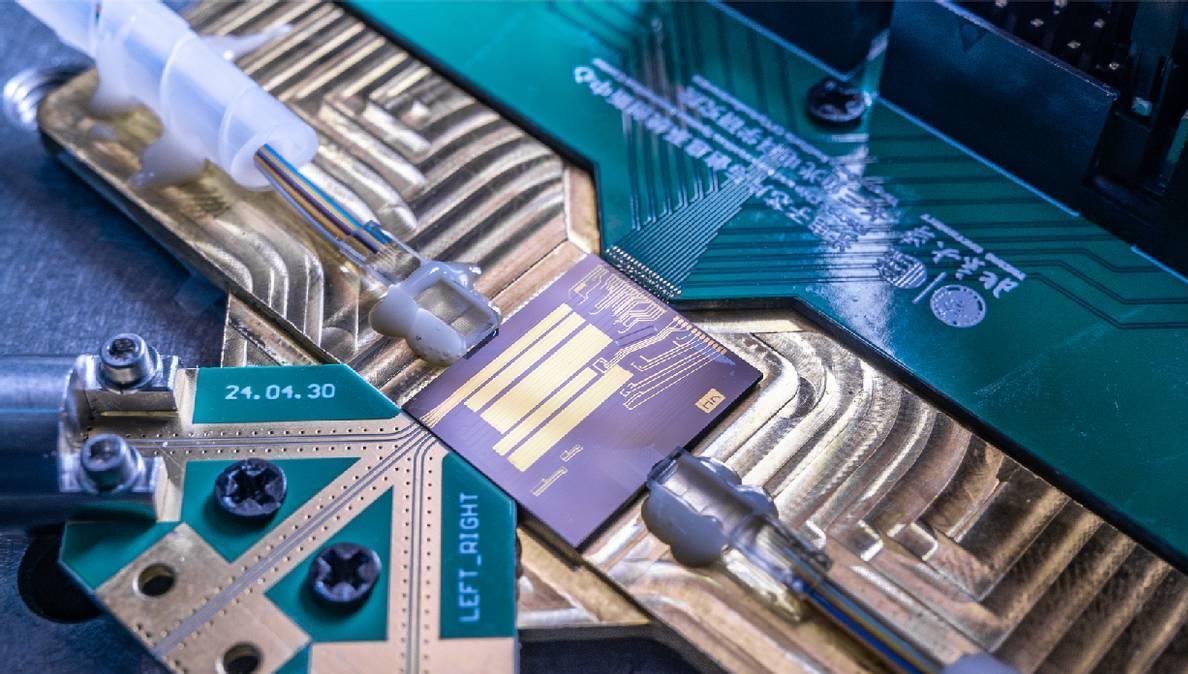

這套系統的心臟，是兩片指甲蓋大小的芯片。 一片是薄膜鈮酸鋰調制器，一片是磷化銦探測器。

就是這兩片小東西，一口氣打破了三個世界紀錄。第一，帶寬。 他們實現了250吉赫茲以上的超大帶寬。 現在5G的帶寬一般在100到400兆赫茲之間。 250吉赫茲，是它的近一千倍。 你可以把它想象成一條超級高速公路，車道從雙向四車道，突然變成了四千車道。

第二和第三，分別是上面那兩片“心臟”和“超級眼睛”的性能極限也被突破了。 薄膜鈮酸鋰調制器做到了幾百納米厚，高頻信號傳輸還不失真。 磷化銦探測器能精準捕捉極其微弱的高頻光信號。

結果就是速度的顛覆。在實驗室演示中，這套系統用光纖模式傳輸，速度達到了512吉比特每秒。 用無線模式，也有400吉比特每秒。 研究人員模擬了一個未來6G的擁擠場景：同時無線傳輸86路8K超高清視頻。 所有畫面流暢，沒有一絲卡頓。

下載一部10GB的藍光電影，大概只需要0.2秒。 你眨一下眼的時間，它已經下完了。更關鍵的是，從核心器件到架構設計，再到制造生產，這套系統沒有依賴任何國外的關鍵技術和設備。 那條用90納米工藝就能走通的路，從圖紙到現實，全程自主可控。

論文的審稿人在《自然》上評價這項工作“艱巨而卓越”。實驗室里的突破令人興奮，但它能走出實驗室嗎？ 一個技術能否成功，產業化是生死線。

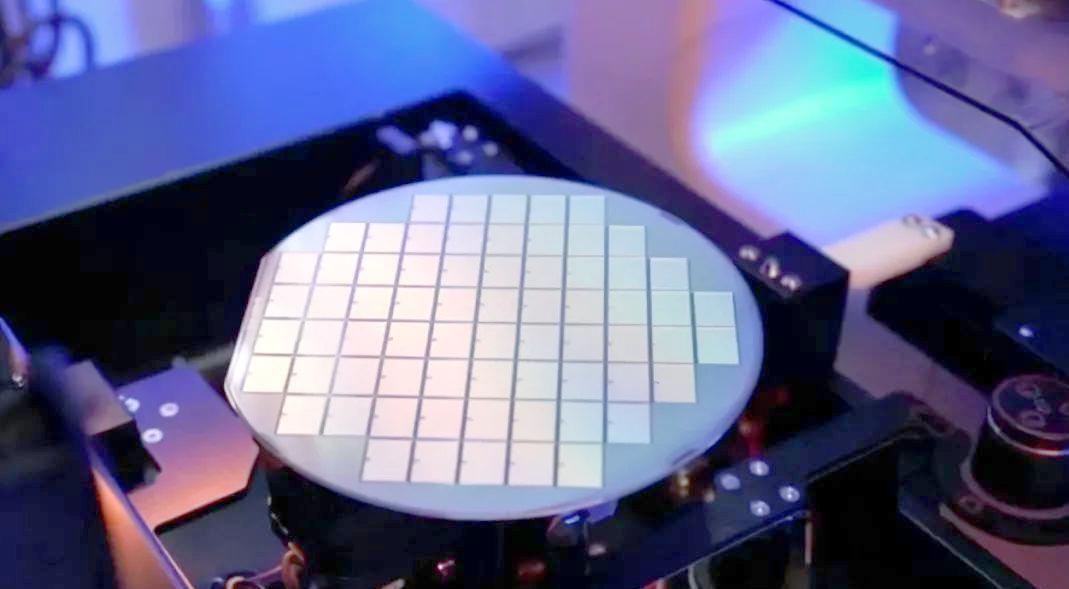

在南京江北新區，一家名為南智光電的公司，已經建成國內首條8英寸薄膜鈮酸鋰光子芯片產線。 8英寸晶圓，是半導體行業大規模量產的一個標志性尺寸。 這意味著，指甲蓋大小的光子芯片，可以從實驗室的樣品，走向流水線的批量生產。

這條產線在2024年4月啟動，月產能設計為1000片晶圓。 到2024年底，它的流片及產品開發收入已經突破了1億元。 它服務的客戶，超過了300家。

從4英寸到8英寸，不僅僅是尺寸變大。 一片8英寸晶圓能切割出的芯片數量，大約是4英寸的四倍，成本可以降低至少一半。 成本降下來，普及的速度才會快上去。

南智光電的背后，是南京大學祝世寧院士的團隊。 2018年成立時，它還是一個新型研發機構。 現在，它開始向“研發+量產代工”轉型。 2025年，它發布了五款工藝設計包，覆蓋硅光、MEMS等領域。 同年，還發布了國內首款光子芯片領域的專用AI大模型OptoChat，用來提升芯片設計效率。

一條產線，連接起了高校的實驗室和產業的流水線。 光子芯片這條路，開始有了實實在在的腳印。

當我們談?wù)?G，除了實驗室的速度，還有一個更實際的指標：專利。根據《中國互聯網發展報告2025》，截至2025年6月，中國的6G專利申請量，約占全球的40.3%，位居世界第一。 這個數字背后，是華為、中興、OPPO、vivo等企業，以及眾多高校和科研機構多年的投入。

從1G時代的空白，2G時代的跟隨，3G時代首次擁有自己的標準，到4G時代的普及，再到5G時代的領先。 三十多年的時間，中國的移動通信完成了一場漫長的追趕和超越。

當基礎研究的突破（如光子芯片）遇上龐大的專利池和成熟的產業生態，變化可能比預想的更快。

光子芯片的突破，其意義遠不止于讓網速快一千倍。它可能讓手機的續航時間大幅延長，因?yàn)楣庾有酒墓睦碚撋峡梢愿汀?它可能讓自動駕駛汽車的反應速度提升一個數量級，因?yàn)樾畔鬏數难舆t極低。 它能為人工智能、量子計算提供更強大的底層互聯支撐。

但更深層的影響，或許在于它對整個半導體產業邏輯的松動。當一條新的技術路徑被證明可行，并且開始產業化，它會吸引資金、人才和產業鏈的聚集。 南智光電的產線旁邊，一個總投資5億元的異質集成光子芯片產線項目，已經在2026年初啟動建設。

與此同時，國內在二維半導體、SAQP（一種可支持7納米制程的技術）、納米壓印等其他技術路線上，也在同步推進。 多條路都在探索，而不是把所有賭注都押在攻克最先進制程這一條路上。

這像是一場“多路徑突圍”。 西方用EUV光刻機設下的關卡，依然在那里。 但關卡旁邊，出現了新的路標。

這些新的小路，最終能匯成一條足以繞開關卡的主干道嗎？ 現在還沒有答案。 但至少，選擇變多了。

當芯片的競爭不再僅僅圍繞著“幾納米”這個數字打轉，當“先進”的定義開始包含更多的維度,功耗、成本、集成方式、新材料,游戲規則，是不是也在悄然改變？
